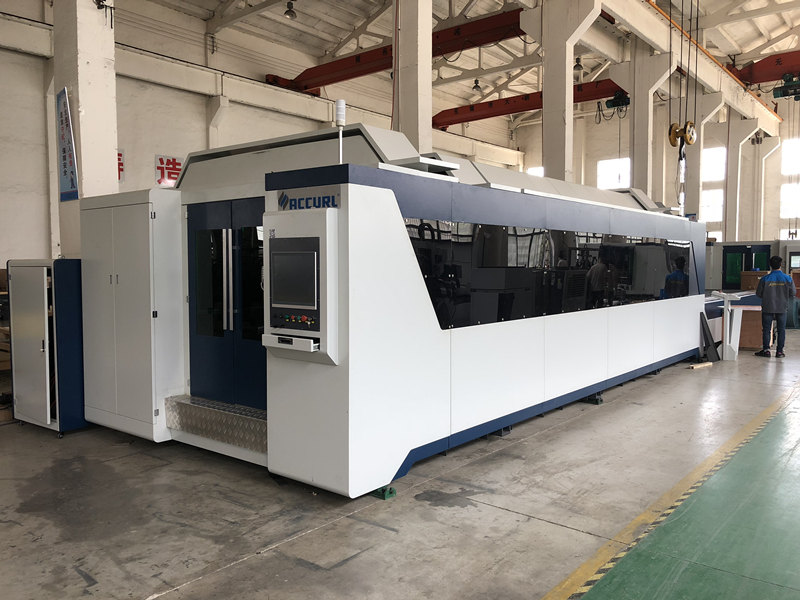

8000W trefjar leysir klippa vél fyrir hár máttur leysir skútu ryðfríu stáli
IPG 8Kw trefjar leysir klippa vélar með ECO-FIBER-2060 ná skurðarhraða allt að 150 m / mín og hröðun næstum 2,5G; þeir tryggja bestu gæði, nákvæmni og skilvirkni. Og skurðarvélar úr stáli leysir eru fáanlegar með 1 til 12 kW trefjar leysir sem skera fyrir ryðfrítt stál, ál, kolefni stál.
8000w trefjar leysir skútu ECO-FIBER-2060 Búin með einstökum INTELLIGENT uppsetningaraðgerðum þar á meðal sjálfvirkri stútbreytingu og sjálfvirkri fókusstillingu ásamt gáfulegum eftirlitsaðgerðum.
Skurðarhraði: Hámark 150 m / mín
Staðsetning: 180 m / mín
Hröðun: 2,5G
Lasergjafar: IPG YLS-8000W Ytterbium Laser Resonator
BECKHOFF CNC stjórnandi - venjulegur búnaður til að hámarka skurð með miklum hraða og mikilli nákvæmni er hægt að framkvæma með sjálfvirkri uppsetningarvirkni fyrir bæði þunna vinnublöð og þykkar plötur
8kw trefjaheimildin og ljósleiðarakeðjan, sem þróuð er af IPG, mynda leysigeisla með miklum kraftþéttleika sem gerir kleift að klippa háhraða (allt að 180 m / mín.) Á miðlungs og þunnt efni, án þess að fórna háum gæðum þegar skera á þykkara efni.
Trefjaleisarar veita nýstárlegar lausnir:
1. Fullkomin árangur af ýmsum efnum
2. Skilvirkur og nákvæmur skurður á þykkt og þunnt efni
3. Lágur fjárfesting og rekstrarkostnaður
4. Nútíma og samningur
5. Hröð þjónusta með fjarstýringu
Staðalbúnaður:
√ Þýskaland BECKHOFF CNC stjórnandi
√ IPG YLS-8000W Ytterbium Laser Resonator
√ LaserMech FiberCut 2D Head klippa höfuð
√ Sjálfvirk tvöfaldur bretti skiptibifreið (skutluborð)
√ Precision Rack & Pinion Drive System (framleitt í Þýskalandi)
√ Radan eða Lantek CAD / CAM kerfi
√ Uppspretta ljóss
√ Chiller
√ 3 neðri hlífðarlinsur
√ Starfar með bæði N2 og O2 (skorið) lofttegundir
√ Jöfnunarkerfi heima
√ Aukabensínvaltæki
√ Viðvörun um sjálfvirka speglun
√ Vinnuljós
√ 5 stútar hver af eftirtöldum: (1.0mm, 1.2mm, 1.5mm, 2.0mm, 2.5mm, 3.0mm)
Valfrjáls útbúnaður:
√ Sjálfvirkt miðstöðvakerfi geisla.
√ Línuleg mótor tækni
√ Öryggishindrun leysir
√ Nákvæmt skurðarhaus
√ Sjálfvirkt hleðslu- og losunarkerfi plata.
√ Þjöppu
√ 1KW - 2KW - 3KW - 4KW - 5KW - 6KW - 8KW - 12KW Laser rafmagnsleiðir í boði.
Hámarks skurðarþykkt:
| tiltækar leysirheimildir (1.07μm) | 3kW | 4kW | 5kW | 6kW | 8kW | 10kW | 12kW | |
| kolefni stál | [mm] | 20 | 20 | 25 | 30* | 40* | 50* | 60* |
| Ryðfrítt stál | [mm] | 15 | 20 | 25 | 30* | 40* | 50* | 60* |
| ál | [mm] | 12 | 15 | 20 | 30* | 35* | 40* | 50* |
| eir | [mm] | 6 | 8 | 10 | 12 | 15 | 20 | 30* |
| samvinnu | [mm] | 6 | 6 | 8 | 10 | 15 | 20 | 25 |
* gildi sem náðst hefur við aðstæður sem eru háðar gæðum efnisins sem unnið er, gæði skurðargasanna, gæði þjónustunnar og NC-áætlunarinnar og ástand varahlutanna
Forskrift:
| Fyrirmynd | [um] | ECO-FIBER-1530 | ECO-FIBER-2040 | ECO-FIBER-2060 |
| lengd | [mm] | 8900 | 10500 | 14500 |
| breidd | [mm] | 2320 | 2920 | 2920 |
| hæð | [mm] | 2150 | 2150 | 2150 |
| þyngd | [kg] | 15000 | 19000 | 26000 |
| X ás | [mm] | 3060 | 4060 | 6160 |
| Y ás | [mm] | 1540 | 2040 | 2040 |
| Z ás | [mm] | 120 | 120 | 120 |
| hámark þyngd lak | [kg] | 900 | 1500 | 2500 |
* Við framleiðum einnig stærri vélar með óstaðlaða stærð (2560, 3080, 3060, 3080,25120, 25160; 30160) - vinsamlegast hafðu samband.
| Hámark Hraði | |
| samsíða X, Y, Z ásnum | 150 [m / mín.] |
| samtímis | 180 [m / mín.] |
| endurtekningarhæfni | 0,03 [mm] |
| skera nákvæmni | 0,1 [mm] |
| hröðun | 30 [m / s2] |
| mín. forritanlegur mælibraut | 0,001 [mm] |
